Fiche système d'assainissement 2022

SAINT NICOLAS DE LA GRAVE N°2 (COMMUNALE)

Réseau de type Séparatif

Code de la STEP :	0582169V005
Nom du maître d'ouvrage de la STEP :	SYNDICAT MIXTE EAUX CONFLUENCES
Nom de l'exploitant de la STEP :	-
Date de mise en service :	01 mai 2011
Date de mise hors service :	-
Niveau de traitement :	Secondaire bio (Ntk)
Capacité :	2 000 éq-hab.
Raccordements communaux 10%..100%

STEP

Charge nominale DBO5 :	120 Kg/j
Charge nominale DCO :	240 Kg/j
Charge nominale MES :	180 Kg/j
Débit nominal temps sec :	300 m3/j
Débit nominal temps pluie :	330 m3/j
Filières EAU :	File 1 : Prétraitements, Filtres plantés, Lagunage naturel
Filières BOUE :	-
Filières ODEUR :	-

Point de rejet

Coordonnées (Lambert 93) :	543 449, 6 332 829 , Coordonnées établies (précision du décamètre)
Milieu récepteur :	Rivière : La Garonne Masse d'eau : La Garonne du confluent de l'Aussonnelle au confluent du Tarn

Chronologie des raccordements au réseau

Déployer

Observations SDDE 2022

	Système de collecte : Le réseau de type séparatif, comporte 7 postes de relevage dont un général pour le bourg et un pour la base de loisirs, qui alimentent directement la station avec chacun un refoulement de 2 kilomètres. En 2020, on dénombrait 853 raccordements au réseau d'assainissement soit environ 1500 personnes (à 1,8 personnes par raccordement). Un diagnostic de réseau a été réalisé. Il ressort des investigations : - un linéaire de 21,5 km, avec 7 postes de refoulement - un réseau gravitaire majoritairement en D200 mm et quelques réseaux en D150 mm dans le centre-ville - Un Déversoir d'Orage en amont du PR la Gravette, qui est en mauvais état et qui déverse régulièrement par temps de pluie - Des Eaux Claires Parasites Permanentes estimées à 108 m3/j soit 45% d'ECPP - Une surface active totale de 13 040 m² 12 autosurveillances réglementaires ont été réalisées en 2022 par l'exploitant. Une panne sur la débitmétrie d'entrée et des problèmes sur le débitmètre rejet ont eu lieu en 2022. La charge organique moyenne reçue lors des autosurveillances a été de 1831 EH, soit 91% de la capacité nominale de la station. Pour 2022, la charge de DBO moyenne a été de 1683 EH et la charge de DBO maximale a été de 2516 EH. La charge hydraulique est de 7866 EH. Cette valeur très élevée est dû à des données de débit en A3 incohérentes. L'exploitation du fichier Sandre 2022 a été impossible du fait du manque de données et du peu de fiabilité de ces dernières sur la débitmétrie. Pour rappel l'exploitation des données Sandre de 2021 fait ressortir : - un débit moyen entrant de 352 m3/j, soit 107% de la capacité nominale de la station. - un débit maximum de 833 m3/j (suite à de forts épisodes pluvieux en septembre) - une estimation de la surface active de 11 000 m² - Une estimation des Eaux Claires Parasites Permanentes (ECPP) sur la période de février/mars/avril en nappe haute, de 100 m3/j, représentant 35% du volume arrivant sur la station (avec 188 m3/j d'eaux usées strictes, soit 1253 EH (à 150L/EH)). Les surfaces actives et les ECPP sont sûrement sous estimées car il n'y a pas de point de mesure sur le DO des Gravettes.
	Station d'épuration : Le site est clôturé et fermé par un portail. Il est bien entretenu. La station est un filtre planté de roseaux, suivi de deux lagunes de finition, avant rejet dans la Garonne, d'une capacité totale de 2000 équivalents habitants. Elle est composée de 2 débitmètres électromagnétiques en entrée (ville et base de loisir), d'un dégrilleur automatique, d'un poste d'alimentation du filtre planté de roseaux, d'un filtre planté de roseaux de 2400 m² (compartimenté en 3 casiers), d'un regard permettant la recirculation des effluents (mais qui n'est pas en fonction), d'un poste de relevage alimentant la lagune primaire suivie d'une 2ème lagune, et d'un canal débitmétrique avec un débitmètre Ultra Son. En 2023 un projet d'augmentation de la capacité de la station à 3000 EH sera lancé. Il aura pour objectif de construire un filtre planté de roseaux de 1000 EH, en complément de celui existant, dans le 1er bassin de lagunage. Lors des autosurveillances, les prélèvements en entrée et en sortie sont réalisés proportionnellement au débit, par l'intermédiaire des débitmètres de la station ou des débitmètres portables en remplacement (pour 2022). Le matériel d'autosurveillance a été vérifié en octobre, lors d'une autosurveillance réalisée par l'exploitant : Débitmétrie : A3 Entrée ville : Mise en place d'un débitmètre ultrason sur la conduite d'entrée ville. Le débitmètre surestime. A3 Entrée base de Loisir : Il a été impossible de faire une mesure comparative car il n'y a pas eu d'arrivée lors de la vérification. A4 Rejet : Mise en place en parallèle d'un débitmètre sur le canal de rejet. Sur 2h de mesure le débitmètre station surestime de 15%. Prélèvements : Entrée : L'homogénéité, la réfrigération, la programmation et la vitesse d'aspiration sont satisfaisantes. Rejet : L'homogénéité, la vitesse d'aspiration, la programmation et la réfrigération sont satisfaisantes. Les analyses sont réalisées par Public Labos 82, laboratoire accrédité Cofrac. En 2022 l'épuration était correcte, mais les concentrations du rejet ont dépassé les seuils réglementaires à 2 reprises : une première fois en août où la DCOfiltrée était à 130 mg/l au lieu de 125 mg/l et une seconde fois le 27 octobre où les MES étaient à 180 mg/l au lieu de 150 mg/l. Ces valeurs élevées peuvent être dues à la forte concentration en phytoplancton pouvant être présents dans les lagunes à ces périodes de l'année (été et automne chauds). De plus les boues présentes dans les lagunes ne permettent pas un traitement optimal. Dès que les lagunes seront curées (courant 2023) ce facteur-là sera fortement réduit. Les rendements moyens étaient satisfaisants en étant supérieurs à 78% pour la pollution oxydable et la Matières En Suspension. Les rendements sur l'azote réduit NTK sont plus variables (66% en moyenne), ainsi que pour le Phosphore Total. Il n'y a que pour l'autosurveillance de novembre où les rendements sont très faibles, malgré de bonnes concentrations au rejet. Cela s'explique par le fait que le débit du rejet était 3 fois supérieur au débit d'entrée (peut-être un débouchage de la conduite de rejet qui aurait vidé la lagune en charge ?) Lors de l'analyse du 24 octobre 2022, l'épuration est bonne et les concentrations du rejet respectent l'arrêté de déclaration. Les rendements épuratoires sont excellents pour la pollution oxydable et la nitrification. Le rendement sur l'azote global est également bon en étant supérieur à 80%. Le Manuel d'Autosurveillance est en cours de rédaction par un Bureau d'Etudes. En attendant un registre d'exploitation est complété régulièrement. MILIEU RECEPTEUR Le rejet de la station se fait dans la Garonne, dans le plan d'eau de St Nicolas. Avec la dilution du fleuve, il n'y a pas d'impact sur le cours d'eau récepteur. Une station de mesure de la qualité du cours d'eau est située sur la Garonne en aval du rejet de la station. L'Etat Ecologique y est classé en Moyen de par la Biologie et plus particulièrement l'indice biologique diatomées. Le
	Sous produits : Les boues sont stockées à la surface du filtre planté de roseaux et dans les lagunes. En janvier 2022, une mesure de hauteur boues a été réalisée sur le filtre planté de roseau selon le protocole de l'IRSTEA. On note une moyenne de 16,6 cm de boues sur le casier n°1 avec une hauteur maximale de 21 cm de boues et une moyenne de 19,1 cm sur le casier n°2 avec une hauteur maximale de 23 cm. Sur un an, la hauteur moyenne de boue sur le casier n°2 est passée de 17,4 cm à 19,1 cm soit environ 2 cm de plus. La hauteur de stockage préconisée est de 20 cm environ. Le curage des casiers est prévu pour 2023. Une bathymétrie (mesure des volumes de boues stockés dans les lagunes) a été réalisée en septembre 2022. Il ressort de cette mesure : - Le fond du bassin 1 est très irrégulier et les hauteurs de boues aussi. Le volume de boues stockées dans le bassin 1 est de 574 m3. - Le bassin 2 est chargé en boue (pour une 2ème lagune après 1 FPR). Peut-être n'a-t-il pas été curé lors de la réhabilitation de la lagune ? Le volume de boues stockées dans le bassin 2 est de 2857 m3. Le volume total de boue stocké est de 3 431 m3. Le curage des lagunes est aussi prévu pour 2023. *

Données chiffrées

Les données présentées ci-dessous peuvent provenir des différentes STEP suivantes, liées au même système de collecte : 0582169V002 - ST NICOLAS DE LA GRAVE

Tableau de synthèse

Année d'activité 2022

Paramètres	Pollution entrante			Rendement	Pollution sortante
Paramètres	Charge	% Capacité	Concentration	Rendement	Charge	Concentration

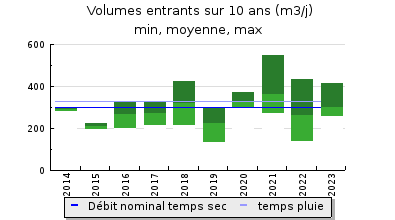

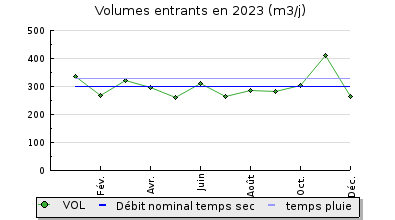

VOL	265 m3/j	80 %			251 m3/j
DBO5	91 Kg/j	76 %	358 mg/l	95 %	4,4 Kg/j	20 mg/l

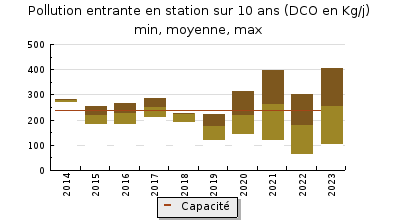

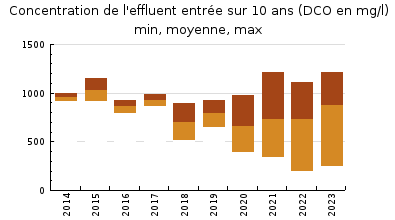

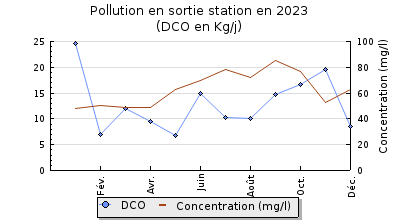

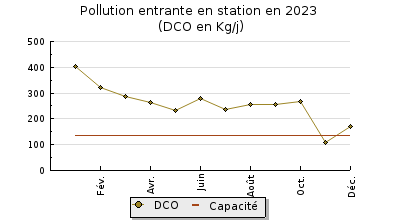

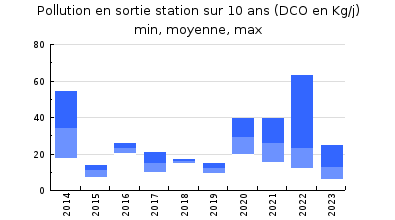

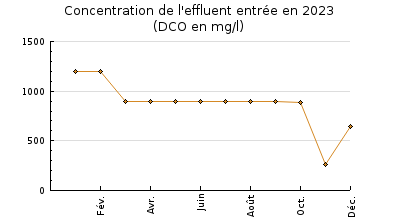

DCO	181 Kg/j	75 %	727 mg/l	87 %	23 Kg/j	101 mg/l
MES	98 Kg/j		390 mg/l	87 %	12 Kg/j	50 mg/l
NGL	21 Kg/j		82 mg/l	61 %	8,3 Kg/j	33 mg/l
NTK	20 Kg/j		77 mg/l	62 %	7,6 Kg/j	30 mg/l
PT	2,9 Kg/j		11 mg/l	29 %	2,0 Kg/j	8,1 mg/l

Indice de confiance

	2013	2014	2015	2016	2017	2018	2019	2020	2021	2022
	2/5	2/5	2/5	2/5	2/5	2/5	2/5	2/5	3/5	3/5

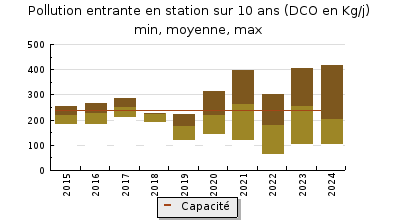

Pollution traitée

Pollution éliminée

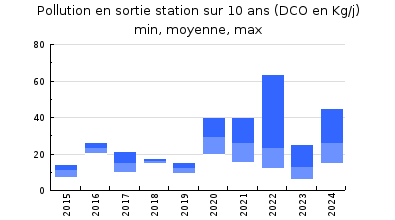

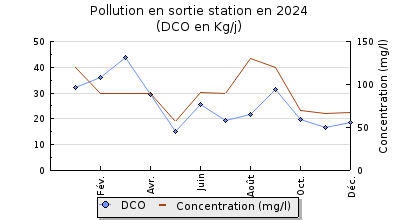

Pollution rejetée

Production et destination des boues

Problèmes rencontrés en 2022

Aucun problème n'a été recensé en 2022

Accès aux données

Pour le système d'assainissement "SAINT NICOLAS DE LA GRAVE N°2 (COMMUNALE)" :

Pour l'ensemble des systèmes d'assainissement du bassin, les données historiques sont disponibles en téléchargement depuis la thématique "Usages et pressions polluantes domestiques et urbaines" ou sous forme d'archive depuis le catalogue de données.

Autre source d'informations : la fiche du Portail d'information sur l'assainissement communal
