Fiche système d'assainissement 2022

JARNAC

Réseau de type Séparatif

Code de la STEP :	0516167V002
Nom du maître d'ouvrage de la STEP :	GRAND COGNAC
Nom de l'exploitant de la STEP :	VEOLIA EAU - COMPAGNIE GENERALE DES EAUX
Date de mise en service :	01 mai 1995
Date de mise hors service :	-
Niveau de traitement :	Secondaire bio (Ntk, Ngl et Pt bio)
Capacité :	10 000 éq-hab.
Raccordements communaux 10%..100%

STEP

Charge nominale DBO5 :	540 Kg/j
Charge nominale DCO :	1 080 Kg/j
Charge nominale MES :	630 Kg/j
Débit nominal temps sec :	2 030 m3/j
Débit nominal temps pluie :	-
Filières EAU :	File 1 : Stockage avant traitement, Prétraitements, Boues activées faible charge, aération p, Traitement physico-chimique en aération
Filières BOUE :	File 1 : Filtration à bande
Filières ODEUR :	-

Point de rejet

Coordonnées (Lambert 93) :	451 718, 6 513 868 , Coordonnées établies (précision du décamètre)
Milieu récepteur :	Rivière : La Charente Masse d'eau : La Charente du confluent de la Touvre au confluent du Bramerit

Chronologie des raccordements au réseau

Déployer

Observations SDDE 2022

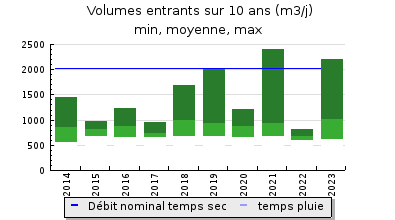

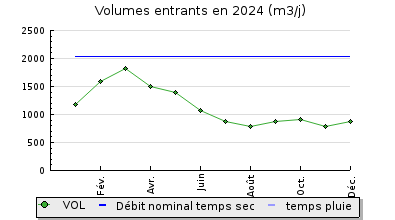

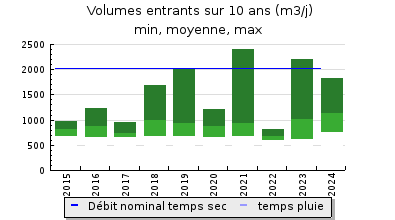

	Système de collecte : Le réseau de collecte des eaux parasites de nappes et météorologiques comme le montrent les mesures journalières. La capacité hydraulique de la station (2 030m3/j) na pas été dépassée au cours de lannée. Le volume maximum reçu par la station est de 1 298 m3 le 7 avril. Par temps sec et nappe basse, la station reçoit environ 600 m3/j. Une étude diagnostique est en cours de finition afin de diminuer les apports deaux parasites (météoriques et permanentes).
	Station d'épuration : Résultats des bilans 24h : Les résultats des bilans 24h montrent une eau traitée de bonne qualité respectant les normes de rejet. La station a reçu en moyenne au cours de lannée 34% de sa charge hydraulique et 42% de sa charge organique. La charge organique est de la même grandeur que les années précédentes. Exploitation de la station : Lexploitant a remplacé la cuve de chlorure ferrique et a installé deux pompes doseuses. Lexploitant envisage en 2023, de créer un poste de colature et dinstaller une pompe dans le bassin tampon afin de refouler leffluent vers le bassin daération. Lexploitant na pas prévu linstallation dun agitateur dans le poste de colature qui éviderait son encrassement rapide à cause du filtrat de la presse à vis. Charente Eaux préconise également la mise en place dun hydroéjecteur dans le fond du bassin tampon. Appareil dautosurveillance : Bypass (A5) : Les dimensions du canal ne permettent pas de respecter les longueurs préconisées. Le débitmètre nest pas raccordé à la supervision. Charente Eaux a demandé à lexploitant de le raccorder lors des travaux damélioration prévus sur la station. Lasservissement du préleveur par la mesure des débits ne fonctionnement pas. Lors du bilan 24h de novembre, un tuyau daspiration a été enlevé pour réparer le préleveur dentrée. Le débitmètre fonctionne correctement mais la présence descargots sur la sonde peut provoquer une mesure de débit. Entrée (A3) : Le fonctionnement du débitmètre est satisfaisant ainsi que celui du préleveur. Le fond du canal de mesure nest pas de niveau. Suite aux préconisations de Charente Eaux, lexploitant a prévu linstallation dun débitmètre électromagnétique sur la canalisation de refoulement et le déplacement du préleveur. Le débitmètre électromagnétique a été installée en fin dannée mais il nétait pas encore opérationnel. Avant le déplacement du préleveur et lutilisation du débitmètre électromagnétique, la création du poste de colature et la mise en place dune pompe pour vider le bassin tampon devront être réalisés pour éviter un double comptage des effluents. Actuellement, les eaux du bassin tampon et les eaux de colature retournent dans le poste dentrée. Sortie (A4) : La distance préconisée entre le déversoir rectangulaire et la sonde du débitmètre doit être de 4 à 5 fois la hauteur maximale deau, soit entre 1,20 m et 1,50 m. Actuellement, elle est de 0,75 m. Il est nécessaire de déplacer la sonde ultrasons entre 1,2 m et 1,5 m du déversoir rectangulaire. Le fonctionnement du préleveur est satisfaisant. Boue produite (A6) : Le fonctionnement du débitmètre électromagnétique est satisfaisant. Afin dobtenir une meilleure homogénéisation du prélèvement de boue, il est préconisé de rajouter un mélangeur pour fût dans le bidon de prélèvement. La mise en place dun contacteur de niveau haut dans le bidon permettrait déviter larrêt de louverture de lélectrovanne et ainsi un débordement en cas dun mauvais réglage de lasservissement, constat réalisé lors du bilan. Le nombre douverture de lélectrovanne est à diminuer. Faits marquants Le 4 janvier, le poste de relevage Grands Maison qui est raccordé sur le compteur électrique de la station dépuration disjonctait. Le câble de la phase 2 était endommagé entre la station et le poste. Aucun rejet direct vers le milieu nest à signaler. Suite à ce problème, il a été convenu de faire un branchement électrique propre au poste de relevage. Du 12 au 13 avril, le débitmètre dentrée ne fonctionnait plus. Il a été remplacé immédiatement. Le 20 juin, coupure électrique sur le poste des 3 Jeanettes. Mise en place dun camion hydrocureur pour pomper les effluents. Pas de rejet vers le milieu naturel. Durée de la coupure : 24 heures. Le 20 juin également dysfonctionnement du pont racleur du clarificateur. Recirculation en continue des boues le temps de la réparation. Remise en service le 21 juin, pas de départ de boue à signaler.
	Sous produits : La production de boue est de 174 tonnes de matières sèches. Cette valeur est très importante par rapport à la production théorique ; 96 tonnes de MS (0.84(225.75 kg DBO5 éliminées +343.34k kg MES éliminées/j)/2 * 365 j + 10%). 135 tonnes de MS ont été envoyées en compostage.

Données chiffrées

Tableau de synthèse

Année d'activité 2022

Paramètres	Pollution entrante			Rendement	Pollution sortante
Paramètres	Charge	% Capacité	Concentration	Rendement	Charge	Concentration
VOL	694 m3/j	34 %			688 m3/j
DBO5	224 Kg/j	42 %	324 mg/l	99 %	2,1 Kg/j	3,0 mg/l
DCO	643 Kg/j	60 %	929 mg/l	97 %	17 Kg/j	25 mg/l
MES	340 Kg/j		489 mg/l	99 %	3,0 Kg/j	4,3 mg/l
NGL	60 Kg/j		86 mg/l	92 %	4,9 Kg/j	7,1 mg/l
NTK	59 Kg/j		85 mg/l	93 %	4,0 Kg/j	5,7 mg/l
PT	7,3 Kg/j		10 mg/l	90 %	0,7 Kg/j	1,1 mg/l

Indice de confiance

	2013	2014	2015	2016	2017	2018	2019	2020	2021	2022
	3/5	3/5	3/5	3/5	3/5	3/5	3/5	3/5	3/5	3/5

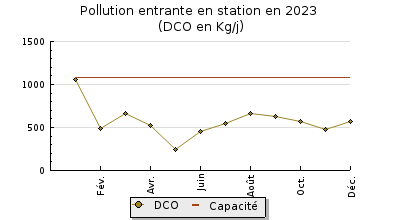

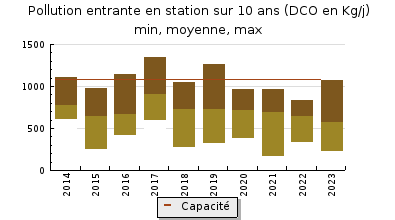

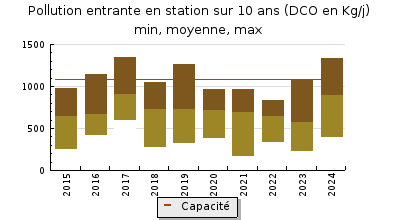

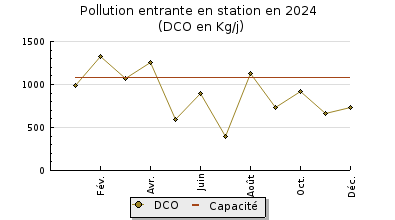

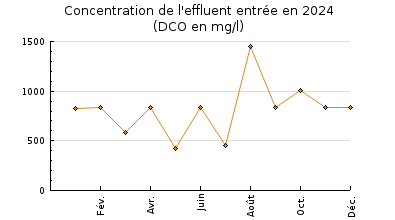

Pollution traitée

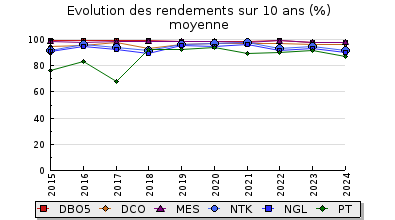

Pollution éliminée

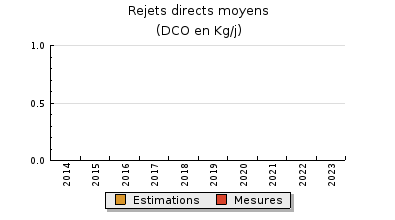

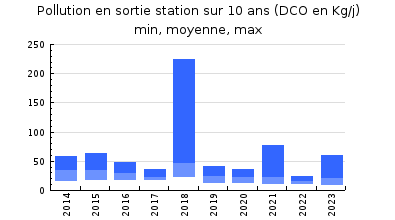

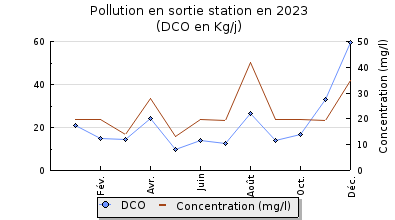

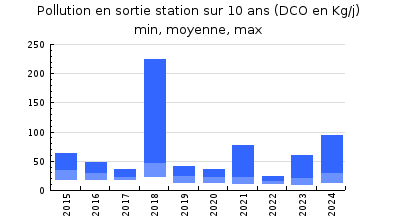

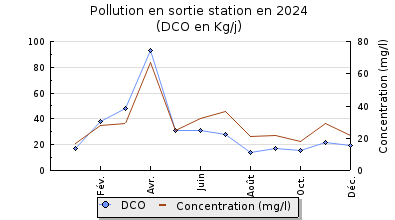

Pollution rejetée

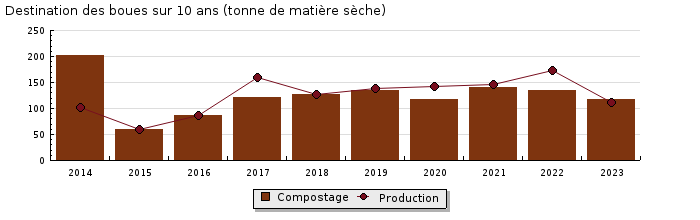

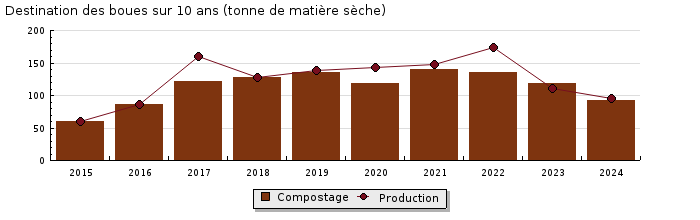

Production et destination des boues

Problèmes rencontrés en 2022

Aucun problème n'a été recensé en 2022

Accès aux données

Pour le système d'assainissement "JARNAC" :

Pour l'ensemble des systèmes d'assainissement du bassin, les données historiques sont disponibles en téléchargement depuis la thématique "Usages et pressions polluantes domestiques et urbaines" ou sous forme d'archive depuis le catalogue de données.

Autre source d'informations : la fiche du Portail d'information sur l'assainissement communal
