Fiche système d'assainissement 2022
CHAMPNIERS (LE BOURG NOUVELLE)
Réseau de type Séparatif
Code de la STEP : | 0516078V007 |
---|---|
Nom du maître d'ouvrage de la STEP : | GRAND ANGOULEME |
Nom de l'exploitant de la STEP : | VEOLIA EAU - COMPAGNIE GENERALE DES EAUX |
Date de mise en service : | 03 novembre 2009 |
Date de mise hors service : | - |
Niveau de traitement : | Secondaire bio (Ntk, Ngl et Pt phy-chi) |
Capacité : | 2 000 éq-hab. |
Raccordements communaux 10%..100% |
STEP
Charge nominale DBO5 : | 120 Kg/j |
---|---|
Charge nominale DCO : | 240 Kg/j |
Charge nominale MES : | 180 Kg/j |
Débit nominal temps sec : | 330 m3/j |
Débit nominal temps pluie : | - |
Filières EAU : |
File 1 : Prétraitements, Boues activées faible charge, aération p, Traitement physico-chimique en aération, Filtres à sables |
Filières BOUE : |
File 1 : Filtres plantés de roseaux |
Filières ODEUR : | - |
Point de rejet
Coordonnées (Lambert 93) : | 481 919, 6 516 914 , Coordonnées établies (précision du décamètre) |
---|---|
Milieu récepteur : | Rivière : Ruisseau de Champniers Masse d'eau : Ruisseau de Champniers |
Chronologie des raccordements au réseau
Déployer
Observations SDDE 2022
Système de collecte : Larrivée deaux claires parasites est constatée depuis la mise en service de la station. Sa capacité hydraulique a été dépassée à 8 reprises au cours de lannée (en janvier). En cas darrivée importante afin de protéger la station, la vanne située à lentrée du poste de relevage qui régule le débit entrant peut être partiellement fermée entrainant un déversement au niveau du trop-plein du regard situé en amont. La hauteur du déversoir met en charge le réseau sur plusieurs centaines de mètres provoquant lors des fortes précipitations, un mauvais écoulement au niveau des WC dune habitation. Pour pallier à ce dysfonctionnement, une pompe est installée par lexploitant dans le regard du trop-plein pour refouler les effluents vers le cours deau afin de diminuer la mise en charge du réseau lorsque lentrée de la station est bridée (pompe non utilisé en 2022). 7 déversements au cours de lannée dont le déversement du 20 décembre qui nest pas à prendre en compte étalonnage de la sonde). A noter que lorsque lexploitant ferme partiellement la vanne à lentrée du poste, la canalisation en amont peut se colmater. Dans ce cas, la vanne est ouverte entièrement pour faire partir les dépôts. Le schéma directeur dassainissement réalisé par le Grand Angoulême doit permettre de réduire les apports deaux parasites. |
|
Station d'épuration : Résultats des bilans 24h : Les résultats des bilans 24h montrent un respect des normes de rejet mais le fonctionnement de la station peut-être perturbé par des à-coups hydrauliques. La station reçoit 45% de sa charge organique (valeur de la même grandeur que lannée 2021). Fonctionnement des appareils dautosurveillance : Déversoir en tête de station A2 : Le regard du déversoir en tête de la station est équipé dune lame triangulaire avec un angle de 90° et dune sonde Sofrel LT-US. La canalisation darrivée des effluents bruts vers la station de traitement étant bridée au niveau du poste de relevage de la station, les déversements ont lieu uniquement en période de fortes eaux (nappe haute ou forte pluviométrie). Cependant, le fil deau de la lame déversoir est trop haut car il cause des désagréments pour une habitation dont le branchement est situé en dessous de ce fil deau. Pour pallier ce dysfonctionnement, une pompe provisoire est installée dans ce regard afin de refouler les effluents vers le cours deau lors de trop plein. En 2022, la pompe na pas fonctionné. Les volumes déversés sont des mesures de la sonde US. La valeur du 20 décembre nest pas à prendre en compte (étalonnage de la sonde). Lors de la vérification de la mesure de la hauteur deau par la sonde Sofrel LT US, un écart en moyenne de +10 mm a été constaté. Un réajustement a été effectué avec lexploitant. Lors de la simulation dune hauteur à 64 mm (5.24 m3/h) pendant pratiquement 4 heures, le volume mesuré sur cette période aurait dû être de 19.7 m3 mais le totalisateur de la supervision ne montre quune mesure de 2 m3. Un problème de la grandeur de limpulsion transmise (facteur de 10) est supposé. Au vu de la nécessité de lajout dune pompe lors de forte précipitation, ce point de mesure nest pas conforme. Le déversoir doit-être aménagé afin déviter les désagréments chez les particuliers et de fiabiliser la mesure de débit. Une installation pérenne avec une mesure de débit fiable doit être envisagée. Une installation dune troisième pompe dans le poste de relevage ou dans un regard en amont refoulant une partie des eaux parasites vers le cours deau avec un débitmètre électromagnétique sur la canalisation de refoulement peut être une solution. Entrée station A3 : Le fonctionnement du débitmètre électromagnétique est satisfaisant. Le fonctionnement du préleveur est satisfaisant. Par contre, le nombre de prélèvements en période estival est inférieur à la préconisation de 145 prélèvements en 24 heures à cause du réglage actuel (1 prélèvement tous les 1 m3). Sortie station A4 : Le fonctionnement du débitmètre ultrason est satisfaisant. Une échelle limnimétrique est à installer dans le canal de mesure. Le fonctionnement du préleveur est satisfaisant. Par contre, le nombre de prélèvements en période estivale est inférieur à la préconisation de 145 prélèvements en 24 heures à cause du réglage actuel (1 prélèvement tous les 1 m3). Boues extraites avant traitement A6 : Le fonctionnement du débitmètre électromagnétique est satisfaisant. Sortie massif dinfiltration : Le fonctionnement du débitmètre ultrason à la sortie du massif dinfiltration est satisfaisant. A noter quen période estivale, lasservissement des préleveurs ne permet pas dobtenir 145 prélèvements avec le réglage actuel (1 prélèvement tous les 1 m3). Fonctionnement de la station : Le fonctionnement de la station est globalement satisfaisant. La gestion des boues est délicate à cause du sous-dimensionnement des filtres et de la présence de seulement 6 casiers. IMPACT MILIEU RECEPTEUR Les analyses réalisées sur un prélèvement deau du cours deau en amont et en aval du rejet de la station le 11 juillet 2021 ne montrent pas dimpact sur la qualité du cours deau. |
|
Sous produits : 20.2 tonnes de Matières Sèches ont été produites au cours de lannée. Cette valeur est supérieure à la production théorique, 17.3 tonnes de MS (0.8*(53.8kg DBO5éliminé/j)*365j+10%). Les lits 5 et 6 ont été curés en octobre 2021. Aucun lit na été curé en 2022. Le curage de deux lits devra être réalisé en 2023. Pour rappel, afin de favoriser la repousse des réseaux, lopération de curage est à réaliser au cours des mois de juillet et août. |
Données chiffrées
Les données présentées ci-dessous peuvent provenir des différentes STEP suivantes, liées au même système de collecte : 0516078V003 - CHAMPNIERS (BOURG)Tableau de synthèse
Année d'activité 2022 - Possibilité de déversement par temps de pluie

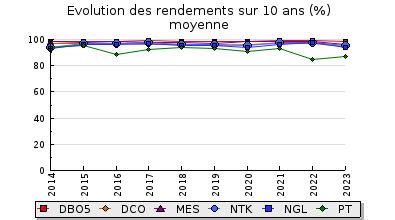

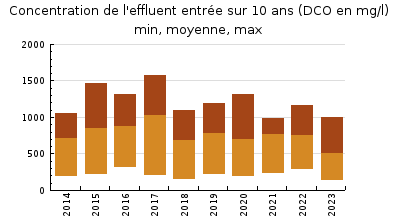

Paramètres | Pollution entrante | Rendement | Pollution sortante | |||
---|---|---|---|---|---|---|
Charge | % Capacité | Concentration | Charge | Concentration | ||

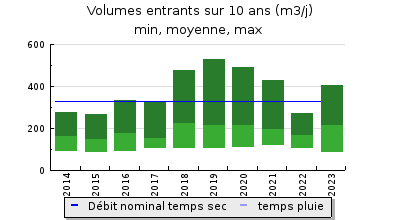

VOL | 168 m3/j | 51 % | 180 m3/j | |||
DBO5 | 50 Kg/j | 42 % | 320 mg/l | 99 % | 0,5 Kg/j | 2,5 mg/l |
DCO | 120 Kg/j | 50 % | 762 mg/l | 97 % | 3,5 Kg/j | 20 mg/l |
MES | 57 Kg/j | 360 mg/l | 99 % | 0,8 Kg/j | 4,3 mg/l | |
NGL | 19 Kg/j | 114 mg/l | 97 % | 0,5 Kg/j | 2,7 mg/l | |
NTK | 19 Kg/j | 114 mg/l | 98 % | 0,4 Kg/j | 2,1 mg/l | |
PT | 1,9 Kg/j | 11 mg/l | 85 % | 0,3 Kg/j | 1,6 mg/l |
Indice de confiance
2013 | 2014 | 2015 | 2016 | 2017 | 2018 | 2019 | 2020 | 2021 | 2022 | ||
3/5 | 3/5 | 3/5 | 3/5 | 3/5 | 3/5 | 3/5 | 3/5 | 3/5 | 3/5 |

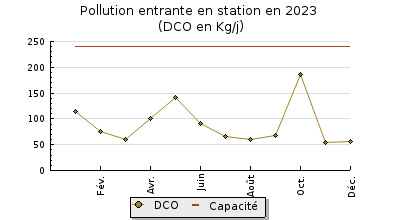

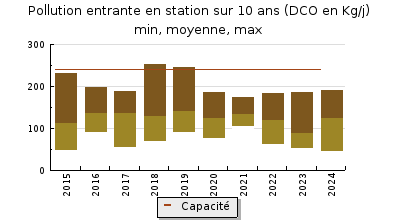

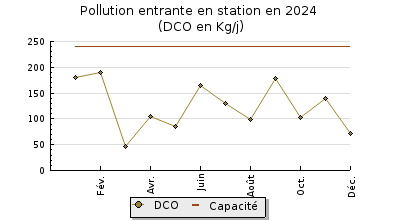

Pollution traitée
Pollution éliminée

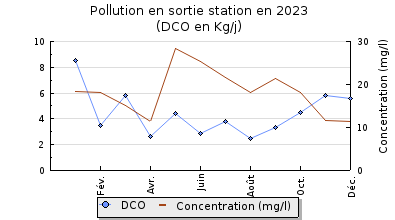

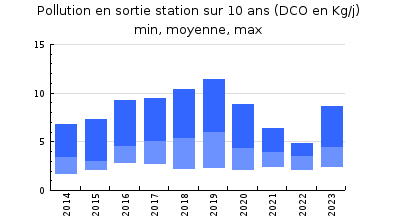

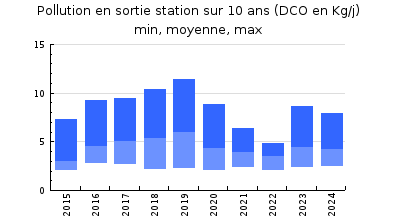

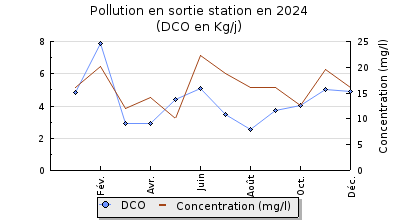

Pollution rejetée

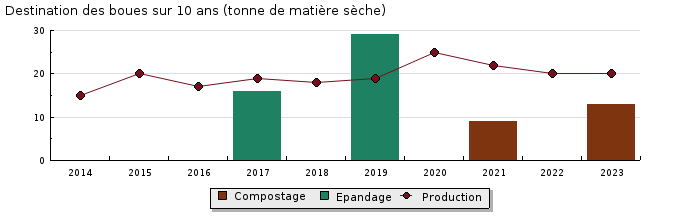

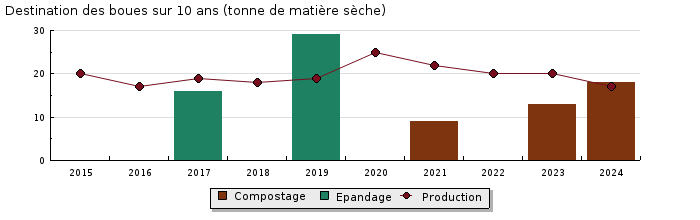

Production et destination des boues
Problèmes rencontrés en 2022
Aucun problème n'a été recensé en 2022
Accès aux données
Pour le système d'assainissement "CHAMPNIERS (LE BOURG NOUVELLE)" :
Pour l'ensemble des systèmes d'assainissement du bassin, les données historiques sont disponibles en téléchargement depuis la thématique "Usages et pressions polluantes domestiques et urbaines" ou sous forme d'archive depuis le catalogue de données.
Autre source d'informations : la fiche du Portail d'information sur l'assainissement communal
