Fiche système d'assainissement 2024

GARLIN 2

Réseau de type Mixte

Code de la STEP :	0564233V002
Nom du maître d'ouvrage de la STEP :	COMMUNE DE GARLIN
Nom de l'exploitant de la STEP :	VEOLIA EAU - COMPAGNIE GENERALE DES EAUX
Date de mise en service :	01 avril 2015
Date de mise hors service :	-
Niveau de traitement :	Secondaire bio (Ntk, Ngl et Pt bio)
Capacité :	2 100 éq-hab.
Raccordements communaux 10%..100%

STEP

Charge nominale DBO5 :	126 Kg/j
Charge nominale DCO :	252 Kg/j
Charge nominale MES :	189 Kg/j
Débit nominal temps sec :	315 m3/j
Débit nominal temps pluie :	-
Filières EAU :	File 1 : Prétraitements, Boues activées faible charge, aération p
Filières BOUE :	-
Filières ODEUR :	-

Point de rejet

Coordonnées (Lambert 93) :	437 586, 6 279 485 , Coordonnées établies (précision du décamètre)
Milieu récepteur :	Rivière : Le Lées Masse d'eau : Le Lées du confluent du Marchet au confluent du Lées

Chronologie des raccordements au réseau

Déployer

Observations SDDE 2024

	Système de collecte : En 2024, le suivi départemental dans le cadre du dispositif NAIADE a été réalisé au moyen de 2 bilans 24 h les 28 mars et 27 novembre. Description : Le réseau, principalement gravitaire, comporte un poste de mise en charge situé entre le bourg de Garlin et la RN 134. Il achemine vers le PR « ancienne station » les effluents de la zone commerciale à l'entrée du village. Un nouveau poste de relevage, situé chemin de Labourdatte, a été réceptionné le 12 octobre 2020. Louvrage est équipé de deux pompes et dune unité de désodorisation. Le bassin d'orage (162 m²) est en service avec un déstockage normalement autorisé la nuit et régulé par le niveau du PR " ancienne station ". Une estimation des débits deffluents non traités déversés en ces 2 points est en place. On recense 430 abonnés parmi lesquels se trouvent l'école et sa cantine, la maison de retraite, une blanchisserie et les bâtiments communaux. La charge potentielle à traiter se situe autour de 800 EH organiques. Fonctionnement Compte tenu des charges organiques théoriques collectées actuellement, l'autosurveillance est limitée à 2 bilans complets/an. Lexploitant transmets des valeurs quotidiennes pour les débits entrants (A3), sortants (A4) et by-passés (A2), mais pas sur les autres déversements (bassin dorage et poste ancienne station- A1/R1). A partir des données transmises pour 2024 et des bilans NAIADE, on peut formuler les commentaires suivants :. Globalement, sur 2024, la moyenne des débits traité toutes météos confondues se situe à 322 m3/j, (205 m3/j en 2022, pas de données en 2023). Elle chute à 278 m3/j si seuls les jours de temps sec sont considérés. Sur la courbe établie avec les débits quotidiens, deux périodes sont clairement identifiables : la période nappe haute lhiver et une partie de lautomne (01/11 au 31/03) et la période de nappe basse. Pour la période de nappe haute (novembre à mars), - La moyenne des débits traités est de 427 m3/j. - Les 14 déversements en A2 en 2024 sont observés sur les 3 premiers mois de lannée, représentant environ 1% des débits parvenant en entrée de station. Deux autres points de déversements sont possibles, lun au niveau du bassin dorage et lautre au niveau de lancienne station (pas de données transmises) - Notre bilan de mars 2024 sest déroulé par temps sec en période de ressuyage. Le débit mesuré est inférieur à la moyenne, mais reste élevé, avec 346 m3/j (2 300 EH) dont 230 m3 correspondant à des eaux claires parasites permanentes (ECPP) dont une partie provient dinfiltration directement dans le poste de relevage de la station. Il ny a pas eu de stockage et peu de restitution du bassin dorage au cours de la mesure. - Celui de novembre, par temps de pluie fait état dun débit similaire avec 358 m3/j Pour la période de nappe basse : - le débit moyen traité en 2024 est 248 m3/j, le minimum avec début août. - Pour rappel, au cours de notre bilan de septembre 2023, par temps sec, 115 m3/j ont été collectés et traités. Le débit dECPP, assimilé au minimum nocturne, est dune trentaine de m3/j. Par temps de pluie, la moyenne annuelle 2024 (points A2 + A3) se situe à environ 415 m3/j. Le maximum collecté, se situe à environ 1205 m3/j (février). En j-février-mars et octobre décembre 2024, les 1000 m3/j sont atteints 18 fois. Ces valeurs ne tiennent pas compte des déversements au niveau de lancienne station. Flux polluant : Les concentrations de leffluent brut sont diluées pour les 4 mesures de 2024. Pour nos deux bilans, la charge polluante mesurée en entrée de station, alors quaucun déversement nest à déplorer sur le réseau de collecte, est de 750 EH en mars et 560 EH en novembre. Lexploitant mesure 410 EH en mai et 660 EH en octobre (les conditions de mise en uvre des bilans ne sont pas connues) Etudes et travaux : Une actualisation du Schéma Directeur dassainissement est à envisager rapidement.
	Station d'épuration : Description : La station se compose des éléments suivants : Un poste de relevage équipé de 2 pompes (env 50 m3/h) en alternance sur sonde ultrasons. Les prétraitements sont assurés par un tamis rotatif de maille 2 mm dont le fonctionnement est asservi au relevage. Les effluents passent ensuite dans une zone de contact placée en amont immédiat du bassin d'aération, cette zone reçoit les effluents bruts ainsi que les boues recirculées. Le bassin d'aération est équipé de 2 turbines régulées par une sonde REDOX. Elles peuvent également être régulées par horloge ou sur sonde oxygène. Un agitateur fonctionne lorsque les turbines sont à l'arrêt. Un système de déphosphatation est en place et a été mis en service au cours du second semestre 2021. Après passage dans un dégazeur, l'effluent transite in fine dans un clarificateur raclé. La recirculation est assurée par 2 pompes dont le fonctionnement est asservi au débit entrant. Remplissage : Pour nos bilans de temps sec (février-septembre 2023) temps de pluie (ou réssuyage : mars et novembre 2024), et pour la moyenne de 2024, la station a fonctionné respectivement avec les taux de charge suivants : Hydraulique : 30 à 35% par temps sec, 90 à 95% par temps de pluie ou en période de ressuyage, 87% en moyenne. Organique : 25 à 40% pour nos 4 bilans 2023 et 2024 et moyenne 2024 (2 bilans Naiade et 2 bilans exploitant) un peu moins de 30%. Fonctionnement : Pour nos deux bilans, nous avons constaté un bon fonctionnement général de lunité de traitement. Toutefois, on remarque que lagitateur de la zone de contact est hors service depuis plusieurs mois et que des infiltrations se produisent au niveau du poste de relevage en amont de la mesure de débit. Le bassin daération est correctement oxygéné par les turbines qui fonctionnent sur horloge (la sonde REDOX nest plus utilisée, mauvaise implantation). Le taux doxygène dissous atteint 5 mg/l en fin de cycle daération et pourrait être abaissé à 3-4 mg/l. Le taux de boues en aération est correct en mars (MES= 3,3 g/l) et trop élevé en novembre (MES = 5,8 g/l), il est conseillé dadapter les fréquences dextractions afin de maintenir un taux de boues proche 3-4 g/l. Ces boues présentent une assez bonne aptitude à la décantation en novembre, avec un IB de 130 ml/gMES, notamment grâce à ladjonction de chlorure ferrique. LIB est plus élevé en mars avec 216 ml/gMES. Dans le clarificateur, les vitesses ascensionnelles sont faibles pour le débit moyen (moins de 0,2 m/h) comme pour le débit de pointe (de lordre de 0,25 m/h). De ce fait, la décantation se déroule correctement et leffluent traité est limpide (test de SECHHI > 1m). Performances : Dans ces conditions, les rendements épuratoires sont excellents sur les paramètres carbonés, azotés et particulaires (de 91% à 98% pour les bilans NAIADE 2024). Lazote ammoniacal est intégralement dégradé par le phénomène de nitrification pour les 4 mesures de 2024. Labattement sur lazote global est supérieur à 90 %, la dénitrification est complète. Le phosphore est éliminé à au moins 87 % grâce au système de déphosphatation qui est en service. Les concentrations résiduelles en phosphore total sont inférieures ou égale à 0,7mg/l pour les 4 mesures (2 mg/l requis).. Leffluent rejeté est de bonne qualité pour nos deux bilans, cétait aussi les cas en 2023 et 2022. Les deux mesures réalisées par lexploitant font également état dun effluent traité de bonne qualité. Le rendement énergétique est défavorable pour nos deux mesures (de 6 à 11 kwh/kgDBO5 éliminé), améliorable par la réduction des eaux claires parasites, le maintien dun taux de boues inférieur dans le bassin daération et le pilotage de laération par la sonde Redox. Remarques : La station d'épuration délivre des résultats tout à fait satisfaisants. Les équipements d'autosurveillance sont correctement installés et bien utilisés. La station bénéficie d'une exploitation suivie et régulière.
	Sous produits : Le traitement des boues est assuré par une presse à vis dont le débit de traitement est de 1,5 à 2 m3/h. Les boues alimentant la presse sont comptabilisées à l'aide d'un débitmètre électromagnétique. Les boues traitées sont stockées dans des bennes couvertes avant dêtre évacuées. Selon les données dautosurveillance la production de boues est évaluée à 8,2 TMS en 2024.

Données chiffrées

Les données présentées ci-dessous peuvent provenir des différentes STEP suivantes, liées au même système de collecte : 0564233V001 - GARLIN

Tableau de synthèse

Année d'activité 2024 - Possibilité de déversement par temps de pluie

Paramètres	Pollution entrante			Rendement	Pollution sortante
Paramètres	Charge	% Capacité	Concentration	Rendement	Charge	Concentration

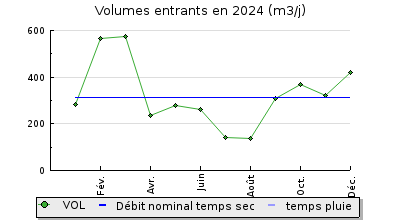

VOL	325 m3/j	103 %			338 m3/j
DBO5	44 Kg/j	35 %	134 mg/l	98 %	1,0 Kg/j	3,0 mg/l
DCO	139 Kg/j	55 %	424 mg/l	96 %	4,9 Kg/j	15 mg/l
MES	65 Kg/j		200 mg/l	98 %	1,0 Kg/j	2,9 mg/l
NGL	16 Kg/j		50 mg/l	94 %	1,1 Kg/j	3,1 mg/l
NTK	16 Kg/j		50 mg/l	97 %	0,6 Kg/j	1,7 mg/l
PT	2,1 Kg/j		6,4 mg/l	91 %	0,2 Kg/j	0,6 mg/l

Indice de confiance

	2015	2016	2017	2018	2019	2020	2021	2022	2023	2024
	3/5	3/5	3/5	3/5	3/5	3/5	3/5	3/5	3/5	3/5

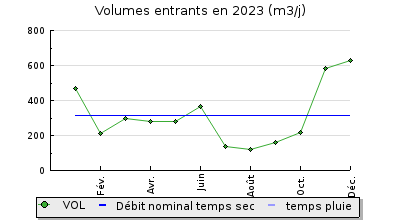

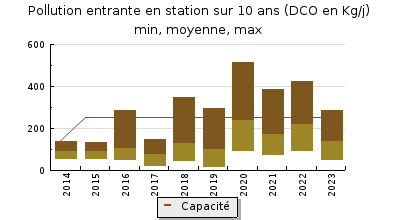

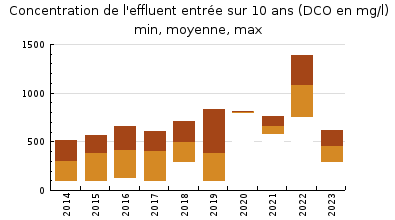

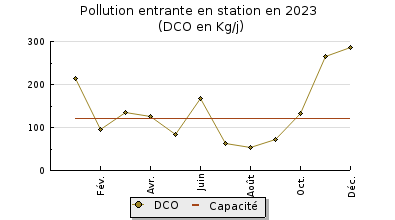

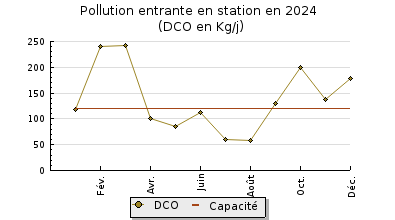

Pollution traitée

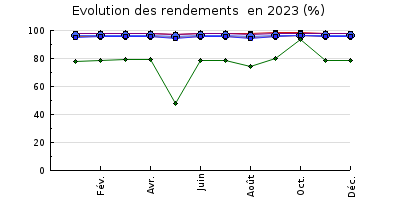

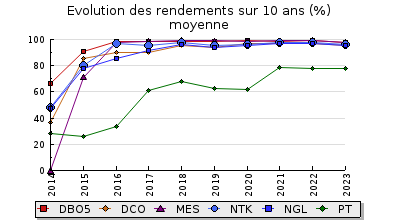

Pollution éliminée

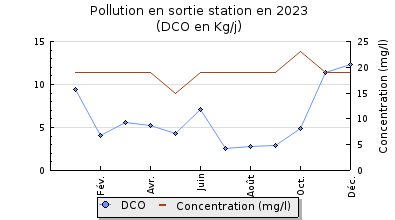

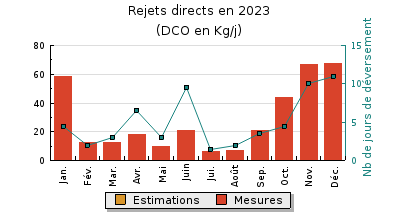

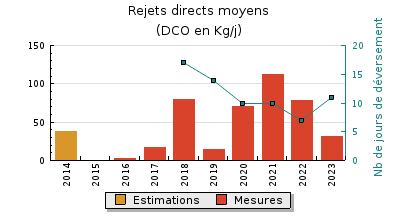

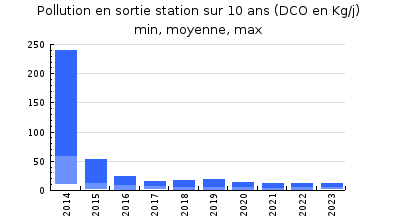

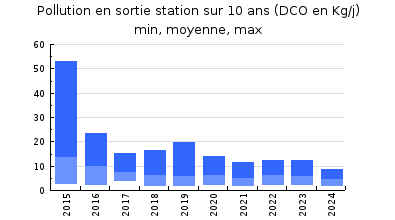

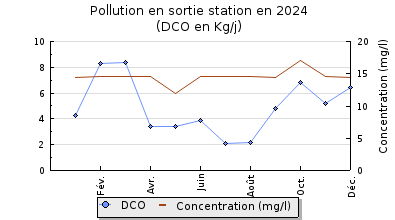

Pollution rejetée

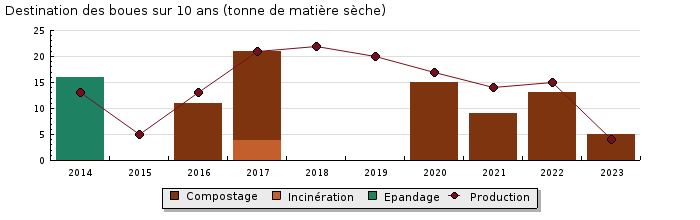

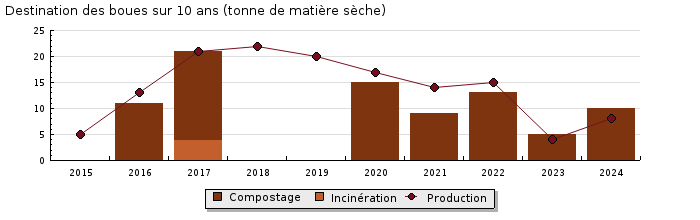

Production et destination des boues

Accès aux données

Pour le système d'assainissement "GARLIN 2" :

Pour l'ensemble des systèmes d'assainissement du bassin, les données historiques sont disponibles en téléchargement depuis la thématique "Usages et pressions polluantes domestiques et urbaines" ou sous forme d'archive depuis le catalogue de données.

Autre source d'informations : la fiche du Portail d'information sur l'assainissement collectif
