Fiche système d'assainissement 2022

DENGUIN 2

Réseau de type Mixte



Code de la STEP : 0564198V003
Nom du maître d'ouvrage de la STEP : SYNDICAT MIXTE EAU ET ASSAINISSEMENT DES TROIS CANTONS
Nom de l'exploitant de la STEP : -
Date de mise en service : 01 octobre 2020
Date de mise hors service : -
Niveau de traitement : Secondaire bio (Ntk)
Capacité : 2 400 éq-hab.
Raccordements communaux
10%..100%


STEP

Charge nominale DBO5 : 144 Kg/j
Charge nominale DCO : 288 Kg/j
Charge nominale MES : 216 Kg/j
Débit nominal temps sec : 360 m3/j
Débit nominal temps pluie : 813 m3/j
Filières EAU : File 1 : Prétraitements, Filtres plantés, Lagunage aéré
Filières BOUE : -
Filières ODEUR : -

Point de rejet

Coordonnées (Lambert 93) : 414 107, 6 257 943 , Coordonnées établies (précision du décamètre)
Milieu récepteur : Rivière : Gave de Pau Masse d'eau : Le Gave de Pau du confluent de l'Ousse au confluent du bras du Gave (inclus)

Chronologie des raccordements au réseau

Déployer

Observations SDDE 2022

  Système de collecte : Le réseau d’assainissement est du type unitaire sur le bourg ancien, les lotissements récents sont en séparatif. La collecte des eaux usées domestiques se fait principalement de façon gravitaire. Le nombre d’abonnés est de 690 (selon RPQS 2019 du SEATC) avec la présence de restaurants et d’entreprises.
En 2022, dans le cadre du suivi départemental du programme NAIADE, il a été réalisé une visite simple le 16 mars par temps sec et un bilan 24h le 14 décembre par temps pluvieux (7 mm de précipitations cumulées).

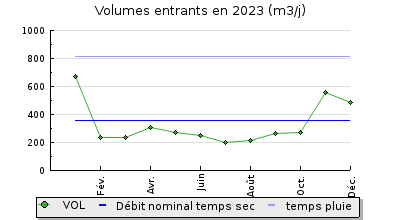

Selon les données autosurveillance transmise par la collectivité, le réseau collecte massivement des eaux pluviales. Le volume moyen entrant par temps sec est de 189 m3/j (même valeur qu’en 2021), la moyenne toute météo confondue atteint 272 m3/j. Des valeurs extrêmes atteignant 2350 m3/j (sous réserve que le débitmètre entrée station puisse mesurer correctement de telles valeurs) sont observées entre le 9 et 10 janvier avec 111 mm de pluie en 3 jours et le 21 novembre avec 45 mm de pluie et 56 mm cumulés les 7 jours précédents.
Dans la majorité des cas, tout le flux est admis en traitement et l’on ne note que peu de déversements au niveau du by-pass entrée station (Point A2). On dénombre 9 jours pour lesquels le point A2 a by passé de plus de 50 m3/j.
Remarque : pour les journées du 22 novembre et du 28 novembre, la valeur du débit entrant est de 0m3/j (surement une erreur de saisie et ces deux valeurs nulles ont été écartées).
Lors du bilan NAIADE du 14 décembre, qui s’est déroulé par temps pluvieux (7 mm de précipitations cumulées), il n’y a pas eu de by-pass au niveau du déversoir présent sur le réseau de collecte.
Dans ces conditions, l’ensemble des effluents transitant par le réseau a correctement été acheminé à la station. Avec 505 m3/j, le volume entrant correspond à 3 370 EH hydrauliques (sur la base d’1EH = 150 l/j). Par temps sec, le débit entrant est de l’ordre de 160 à 200 m3/j. Les débits collectés fluctuent en fonction des conditions météorologiques témoignant de la collecte d’eaux claires parasites d’origine météorique, une partie du réseau étant unitaire.
L’histogramme des débits horaires met en évidence l’impact des eaux claires pluviales collectées par le réseau durant cet épisode pluvieux avec des pointes horaires atteignant 80 à
90 m3/h au plus fort de l’intensité des précipitations. Hors précipitations, les volumes horaires se situent entre 13 et 17 m3/h lors des rejets domestiques. Le débit minimum est de 5,5 m3/h.
L’effluent brut est très dilué (DCO = 212 mg/l). La charge mesurée en entrée de station pour ce bilan correspond, à environ 790 EH organiques (DBO5 pondérée par la DCO ; sur la base
d’1 EH = 60 g DBO5 /j et 120 g DCO/j). Lors de nos dernières mesures effectuée par temps sec et par temps humide, la charge entrante avoisinait 1100 EH.
  Station d'épuration : La station d’épuration de type lagunage aéré, mise en service en 1998 (20 ans d’existence) a été réhabilitée en 2020. Certains bassins ont été réutilisés (une lagune maintenue et une transformée en Rockfilter) et la construction de 3 filtres plantés de roseaux (3 casiers/filtre) a permis de porter la capacité globale de l’équipement à 2400 EH. La nouvelle filière de traitement a été mise en service le 16 novembre 2020.
Lors du bilan NAIADE du 12 décembre, la station a fonctionné avec les taux de charge suivants :
- Hydraulique : 123 %.
Selon les données d’autosurveillance de 2022, le taux de charge hydraulique varie de 36 à plus de 573%, la moyenne se situe à 101% (80%.en 2021).
- Organique : 33% sur le paramètre DBO5 pondéré par la DCO.
Selon les données d’autosurveillance de 2022, le taux de charge hydraulique varie de 20 à 64%, la moyenne se situe à 34%.
Lors de ce bilan NAIADE, le déversoir d’orage en entrée station n’a pas été actif.
Bon fonctionnement du poste de relevage entrée station et du système de prétraitement (dégrilleur vertical). Les filtres plantés de roseaux sont en service. On constate une présence importante de mauvaises herbes en surface. Il est préconisé de les retirer pour garantir un développement optimal des roseaux. La lagune est en service, elle est recouverte de lentilles d’eau en surface. Le taux d’oxygène dissous dans le bassin est de 10,9 mg/l.
Le rock filter est en service durant la mesure, on observe des eaux stagnantes en surface ainsi que des végétaux parasites. Il est conseillé de les enlever.
Compte tenu des temps de séjour dans les ouvrages, les rendements globaux sont peu significatifs. Un point de prélèvement intermédiaire situé en sortie de la lagune a permis de constater que les concentrations obtenues en sortie du rock filter sont proches de celles mesurées en sortie de lagune.
En sortie de lagune comme en sortie du rockfilter la teneur en azote ammoniacal est encore élevée, témoignant d’une faible nitrification dans le processus de traitement. Pour les paramètres carbonés et les MES, le rejet est de bonne qualité lors du bilan NAIADE.
D’après les données d’autosurveillance de l’exploitant, la concentration en DCO dépasse la norme de rejet (125 mg/l) à 2 reprises (le 7 avril et le 20 juin). La concentration en MES dépasse la norme de rejet (25 mg/l) le 7 avril.
Les débitmètres présents sur l’unité de traitement fonctionnent correctement.
  Sous produits : Pas d’évacuation de boues pour cette station d’épuration depuis sa mise en service le 16 novembre 2020.

Données chiffrées

Les données présentées ci-dessous peuvent provenir des différentes STEP suivantes, liées au même système de collecte : 0564198V002 - DENGUIN

Tableau de synthèse

Année d'activité 2022 - Possibilité de déversement par temps de pluie

 Paramètres  Pollution entrante  Rendement   Pollution sortante
 Charge   % Capacité   Concentration  Charge Concentration
 VOL    280 m3/j  35 %      247 m3/j
 DBO5    47 Kg/j  33 %  194 mg/l  92 %  3,8 Kg/j  16 mg/l
 DCO    129 Kg/j  45 %  539 mg/l  85 %  20 Kg/j  85 mg/l
 MES    43 Kg/j    172 mg/l  93 %  2,9 Kg/j  12 mg/l
 NGL    18 Kg/j    72 mg/l  52 %  8,8 Kg/j  39 mg/l
 NTK    18 Kg/j    72 mg/l  53 %  8,5 Kg/j  38 mg/l
 PT    1,8 Kg/j    7,1 mg/l  31 %  1,2 Kg/j  5,5 mg/l

Indice de confiance

2013 2014 2015 2016 2017 2018 2019 2020 2021 2022
?/5 ?/5 ?/5 ?/5 ?/5 ?/5 ?/5 2/5 3/5 3/5

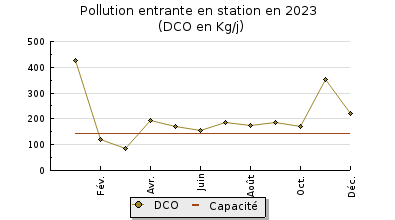

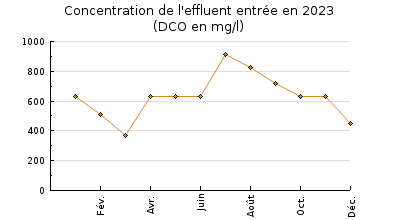

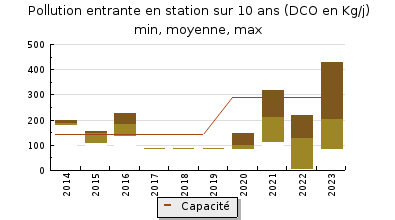

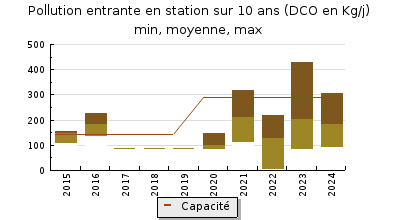

Pollution traitée

2013 - mini : 148.3 2013 - moyenne : 151.3 2013 - maxi : 156.24 2014 - mini : 136.95 2014 - moyenne : 141.07 2014 - maxi : 145.19 2015 - mini : 147.64 2015 - moyenne : 288.44 2015 - maxi : 429.23 2016 - mini : 132.4 2016 - moyenne : 146.25 2016 - maxi : 159.23 2017 - mini : 192.15 2017 - moyenne : 192.15 2017 - maxi : 192.15 2018 - mini : 192.15 2018 - moyenne : 192.15 2018 - maxi : 192.15 2019 - mini : 192.15 2019 - moyenne : 192.15 2019 - maxi : 192.15 2020 - mini : 192.15 2020 - moyenne : 290.28 2020 - maxi : 584.67 2021 - mini : 169.9 2021 - moyenne : 327.93 2021 - maxi : 725.23 2022 - mini : 161.03 2022 - moyenne : 280.38 2022 - maxi : 542.53 1/2022 - VOL : 439.26 2/2022 - VOL : 249.36 3/2022 - VOL : 299.97 4/2022 - VOL : 312.03 5/2022 - VOL : 192.48 6/2022 - VOL : 252.83 7/2022 - VOL : 171.9 8/2022 - VOL : 161.03 9/2022 - VOL : 259.97 10/2022 - VOL : 176.48 11/2022 - VOL : 542.53 12/2022 - VOL : 306.77

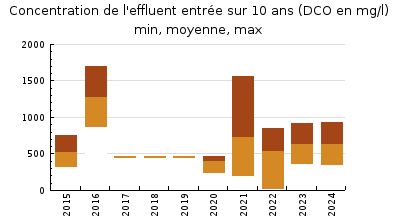

2013 - mini : 897.98 2013 - moyenne : 901.02 2013 - maxi : 903.98 2014 - mini : 1329.97 2014 - moyenne : 1340.02 2014 - maxi : 1350.02 2015 - mini : 327 2015 - moyenne : 534.5 2015 - maxi : 742.01 2016 - mini : 876.97 2016 - moyenne : 1278.49 2016 - maxi : 1679.98 2017 - mini : 456 2017 - moyenne : 456 2018 - mini : 456 2018 - moyenne : 456 2019 - mini : 456 2019 - moyenne : 456 2020 - mini : 251 2020 - moyenne : 404.75 2020 - maxi : 456 2021 - mini : 202.03 2021 - moyenne : 728.76 2021 - maxi : 1554.99 2022 - mini : 21.99 2022 - moyenne : 538.69 2022 - maxi : 848.03    1/2022 -  : 21.99 2/2022 -  : 804.02 3/2022 -  : 534.09 4/2022 -  : 692.02 5/2022 -  : 671.03 6/2022 -  : 525.29 7/2022 -  : 528.68 8/2022 -  : 528.16 9/2022 -  : 741.01 10/2022 -  : 848.03 11/2022 -  : 35 12/2022 -  : 534.96

2013 - mini : 133.17 2013 - moyenne : 136.32 2013 - maxi : 140.77 2014 - mini : 182.14 2014 - moyenne : 189.04 2014 - maxi : 196.01 2015 - mini : 109.55 2015 - moyenne : 149.3 2015 - maxi : 154.17 2016 - mini : 139.64 2016 - moyenne : 186.08 2016 - maxi : 222.43 2017 - mini : 87.62 2017 - moyenne : 87.62 2017 - maxi : 87.62 2018 - mini : 87.62 2018 - moyenne : 87.62 2018 - maxi : 87.62 2019 - mini : 87.62 2019 - moyenne : 87.62 2019 - maxi : 87.62 2020 - mini : 87.62 2020 - moyenne : 102.4 2020 - maxi : 146.75 2021 - mini : 114.08 2021 - moyenne : 210.75 2021 - maxi : 316.16 2022 - mini : 9.66 2022 - moyenne : 129.13 2022 - maxi : 215.93    1/2022 - DCO : 9.66 2/2022 - DCO : 200.49 3/2022 - DCO : 160.21 4/2022 - DCO : 215.93 5/2022 - DCO : 129.16 6/2022 - DCO : 132.81 7/2022 - DCO : 90.88 8/2022 - DCO : 85.05 9/2022 - DCO : 192.64 10/2022 - DCO : 149.66 11/2022 - DCO : 18.99 12/2022 - DCO : 164.11

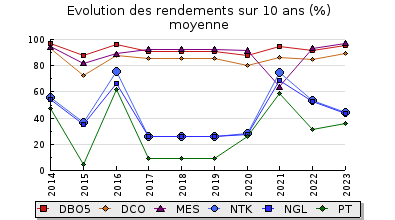

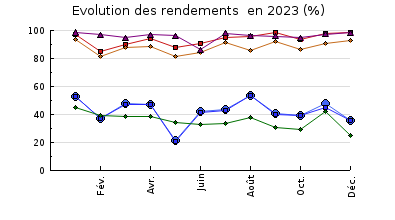

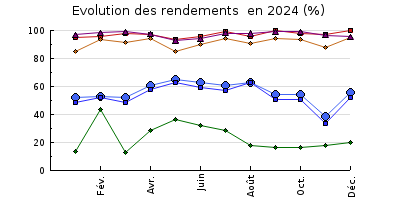

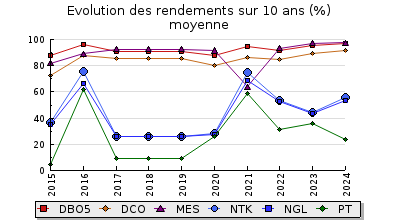

Pollution éliminée

2013 -  : 94.13 2014 -  : 97.16 2015 -  : 87.56 2016 -  : 96.39 2017 -  : 90.66 2018 -  : 90.66 2019 -  : 90.66 2020 -  : 88.06 2021 -  : 94.86 2022 -  : 91.93 2013 -  : 84.49 2014 -  : 93.32 2015 -  : 72.36 2016 -  : 87.72 2017 -  : 85.25 2018 -  : 85.25 2019 -  : 85.25 2020 -  : 80.48 2021 -  : 86.2 2022 -  : 84.81 2013 -  : 85.64 2014 -  : 94.36 2015 -  : 81.99 2016 -  : 88.95 2017 -  : 92.71 2018 -  : 92.71 2019 -  : 92.71 2020 -  : 91.63 2021 -  : 63.99 2022 -  : 93.27 2013 -  : 67.33 2014 -  : 56.08 2015 -  : 36.51 2016 -  : 75.55 2017 -  : 26.03 2018 -  : 26.03 2019 -  : 26.03 2020 -  : 28.23 2021 -  : 74.54 2022 -  : 53.42 2013 -  : 55.43 2014 -  : 54.56 2015 -  : 35.39 2016 -  : 66.24 2017 -  : 25.78 2018 -  : 25.78 2019 -  : 25.78 2020 -  : 27.59 2021 -  : 68.88 2022 -  : 52.48 2013 -  : 40.59 2014 -  : 46.95 2015 -  : 4.38 2016 -  : 62.01 2017 -  : 9.26 2018 -  : 9.26 2019 -  : 9.26 2020 -  : 26.31 2021 -  : 58.84 2022 -  : 31.34    1/2022 - DBO5 : 65.37 2/2022 - DBO5 : 94.64 3/2022 - DBO5 : 96.84 4/2022 - DBO5 : 84.71 5/2022 - DBO5 : 95.25 6/2022 - DBO5 : 83.87 7/2022 - DBO5 : 94.46 8/2022 - DBO5 : 94.23 9/2022 - DBO5 : 94.98 10/2022 - DBO5 : 95.82 11/2022 - DBO5 : 14.06 12/2022 - DBO5 : 96.1 1/2022 - DCO : 8.28 2/2022 - DCO : 90.76 3/2022 - DCO : 86.06 4/2022 - DCO : 71.86 5/2022 - DCO : 90.07 6/2022 - DCO : 78.33 7/2022 - DCO : 88.84 8/2022 - DCO : 88.23 9/2022 - DCO : 89.86 10/2022 - DCO : 91.37 11/2022 - DCO : 13.01 12/2022 - DCO : 91.31 1/2022 - MES : 77.82 2/2022 - MES : 95.95 3/2022 - MES : 98.52 4/2022 - MES : 95.29 5/2022 - MES : 94.58 6/2022 - MES : 80.96 7/2022 - MES : 93.29 8/2022 - MES : 92.98 9/2022 - MES : 93.8 10/2022 - MES : 96.49 11/2022 - MES : 11.97 12/2022 - MES : 97.79 1/2022 - NTK : 58.64 2/2022 - NTK : 44.09 3/2022 - NTK : 54.81 4/2022 - NTK : 47.2 5/2022 - NTK : 60.08 6/2022 - NTK : 57.76 7/2022 - NTK : 64.5 8/2022 - NTK : 66.52 9/2022 - NTK : 54.52 10/2022 - NTK : 55.63 11/2022 - NTK : 0 12/2022 - NTK : 51.38 1/2022 - NGL : 58.06 2/2022 - NGL : 44.01 3/2022 - NGL : 54.15 4/2022 - NGL : 46.46 5/2022 - NGL : 59.58 6/2022 - NGL : 57.13 7/2022 - NGL : 64.01 8/2022 - NGL : 66.29 9/2022 - NGL : 53.89 10/2022 - NGL : 55.01 11/2022 - NGL : 0 12/2022 - NGL : 50.69 1/2022 - PT : 37.58 2/2022 - PT : 50.21 3/2022 - PT : 32.09 4/2022 - PT : 20.63 5/2022 - PT : 40.29 6/2022 - PT : 36.46 7/2022 - PT : 46.34 8/2022 - PT : 38.75 9/2022 - PT : 31.72 10/2022 - PT : 32.54 11/2022 - PT : 0 12/2022 - PT : 26.48

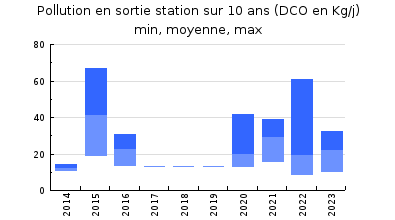

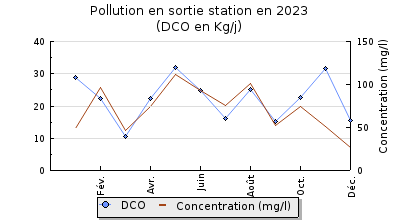

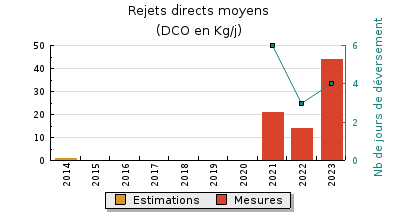

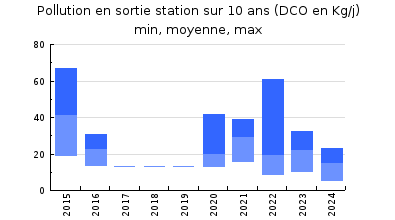

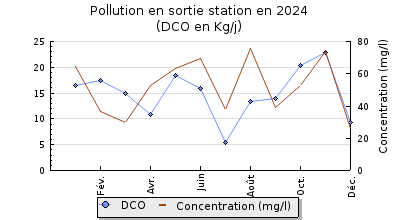

Pollution rejetée

2013 - mini : 11.17 2013 - moyenne : 21.14 2013 - maxi : 33.28 2014 - mini : 11.08 2014 - moyenne : 12.63 2014 - maxi : 14.27 2015 - mini : 19.04 2015 - moyenne : 41.26 2015 - maxi : 66.61 2016 - mini : 13.84 2016 - moyenne : 22.84 2016 - maxi : 30.65 2017 - mini : 12.92 2017 - moyenne : 12.92 2017 - maxi : 12.92 2018 - mini : 12.92 2018 - moyenne : 12.92 2018 - maxi : 12.92 2019 - mini : 12.92 2019 - moyenne : 12.92 2019 - maxi : 12.92 2020 - mini : 12.92 2020 - moyenne : 19.99 2020 - maxi : 41.19 2021 - mini : 15.88 2021 - moyenne : 29.09 2021 - maxi : 38.39 2022 - mini : 8.86 2022 - moyenne : 19.62 2022 - maxi : 60.77    1/2022 - DCO : 8.86 2/2022 - DCO : 18.52 3/2022 - DCO : 22.33 4/2022 - DCO : 60.77 5/2022 - DCO : 12.82 6/2022 - DCO : 28.78 7/2022 - DCO : 10.14 8/2022 - DCO : 10.01 9/2022 - DCO : 19.53 10/2022 - DCO : 12.92 11/2022 - DCO : 16.52 12/2022 - DCO : 14.26

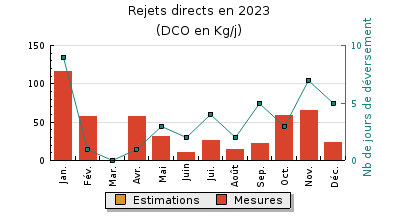

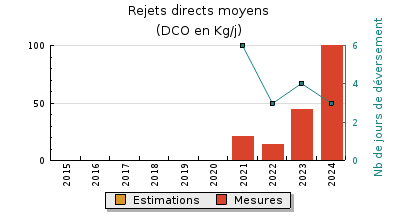

2014 -  : 1 2021 -  : 21 2022 -  : 14 2021 -  : 6 2022 -  : 3    1/2022 -  : 3 4/2022 -  : 1.3 6/2022 -  : 11.11 7/2022 -  : 7.1 8/2022 -  : 0.6 9/2022 -  : 78.7 10/2022 -  : 9.5 11/2022 -  : 5.94 12/2022 -  : 5.95 1/2022 -  : 3 2/2022 -  : 0 3/2022 -  : 0 4/2022 -  : 2 5/2022 -  : 0 6/2022 -  : 8 7/2022 -  : 1 8/2022 -  : 1 9/2022 -  : 1 10/2022 -  : 1 11/2022 -  : 5 12/2022 -  : 2

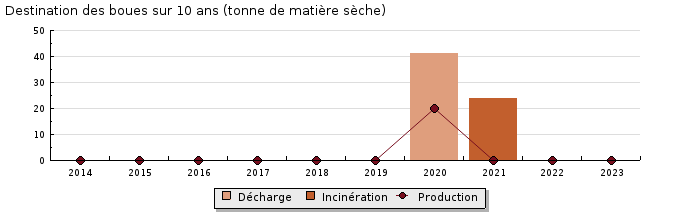

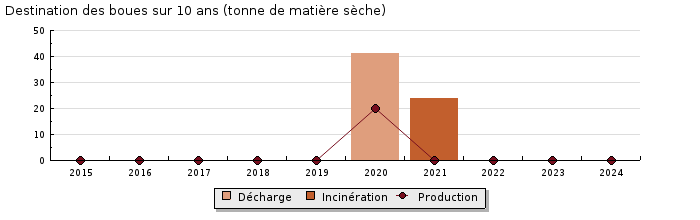

Production et destination des boues

2020 - Décharge : 41 Tonnes MS 2021 - Incinération : 24 Tonnes MS 2020 - Production : 20 Tonnes MS

Problèmes rencontrés en 2022

Aucun problème n'a été recensé en 2022

Accès aux données

Pour le système d'assainissement "DENGUIN 2" :

Pour l'ensemble des systèmes d'assainissement du bassin, les données historiques sont disponibles en téléchargement depuis la thématique "Usages et pressions polluantes domestiques et urbaines" ou sous forme d'archive depuis le catalogue de données.

Autre source d'informations : la fiche du Portail d'information sur l'assainissement communal
